Vida nominal básica

Rolamento dinamicamente forçado

O método padronizado de cálculo para rolamentos é definido em ISO 281:2007(E). O tempo de vida de 90% de um grupo de rolamentos de esferas evidentemente idênticos sob condições operacionais idênticas é definida como a vida nominal básica
Para rolamentos de esferas:

Formula 1

L₁₀	vida básica nominal de rolamentos de esferas com 90% confiança [10⁶ revoluções]
C	capacidade de carga dinamica basica [N]
P	equivalencia dinamica de carga (Formula 3) [N]

A classificação de carga dinâmica C para o nosso single e double row sulco profundo radial rolamentos de esferas, bem como single e double row rolamentos de esferas de contato angular são listados em nossa tabela de produtos para os tipos de nosso rolamento. Para a carga C e L₁₀ vida nominal de 10⁶ rotações é atingido. A dinâmica básica índices de carga, que são listados em nossa tabela de produtos, são baseadas em nosso aço rolamento padrão GCr15 e nosso padrão de tratamento térmico com uma temperatura de duração máxima permitida de 150 ° C. Índices de carga dinâmica de materiais alternativos ou condições alternativas de tratamento térmico podem ser obtidas mediante solicitação.

Quando a velocidade de rotação do rolamento é constante, a vida útil do rolamento também pode ser expressa em horas de funcionamento.
Para rolamentos de esferas:

Formula 2

L_10h	vida básica nominal em horas de funcionamento
n	velocidade de operação [rotações por minuto]]

Carga dinâmica equivalente

Carga dinâmica equivalente carga, com sua direção e magnitude ao rolamento, é definida como a carga que é capaz de alcançar a mesma vida que a carga real e as condições de rotação. É uma carga radial para rolamentos radiais ou uma carga axial para rolamentos axiais. A carga dinâmica equivalente, que como um parâmetro teórico podem ser encontrados aplicando os valores listados na Tabelas 1 e 2 para a Fórmula 3 e funciona como um substituto para o axial real e de carga radial.

F_r	carga radial real [N]
F_a	carga axial real [N]
X	fator radial constante do Quadro 1 e 2, dependendo da relação F_a / F_r
Y	fator axial constante do Quadro 1 e 2, dependendo da relação F_a / F_r
e	valor-limite para a relação F_a / F_r para selecionar os fatores X e Y

Nas duas seguintes Tabelas 1 e 2 os elementos de cálculo X e Y para o cálculo da dinâmica equivalente carga foram sintetizadas para simples e duplas linha rolamentos rígidos de esferas, bem como rolamentos de esferas de contato angular.

O s elementos de cálculo dependem da relação F_a / F_r e a folga radial de funcionamento após a montagem do rolamento. Os valores nas tabelas a seguir são baseados em comum para se encaixar no eixo e no alojamento.

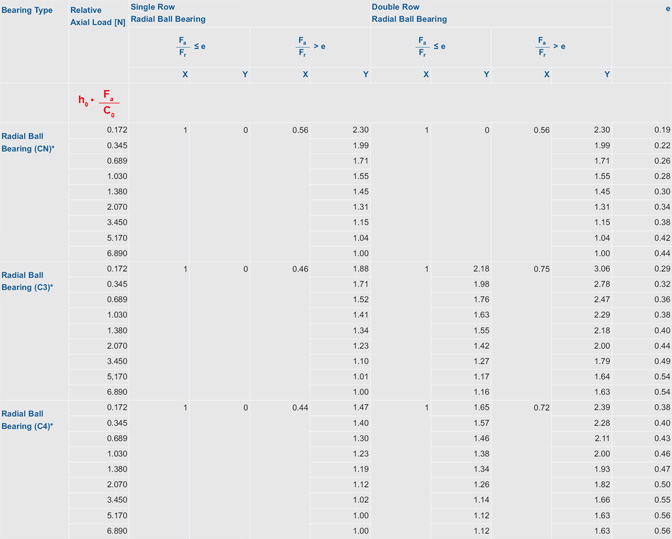

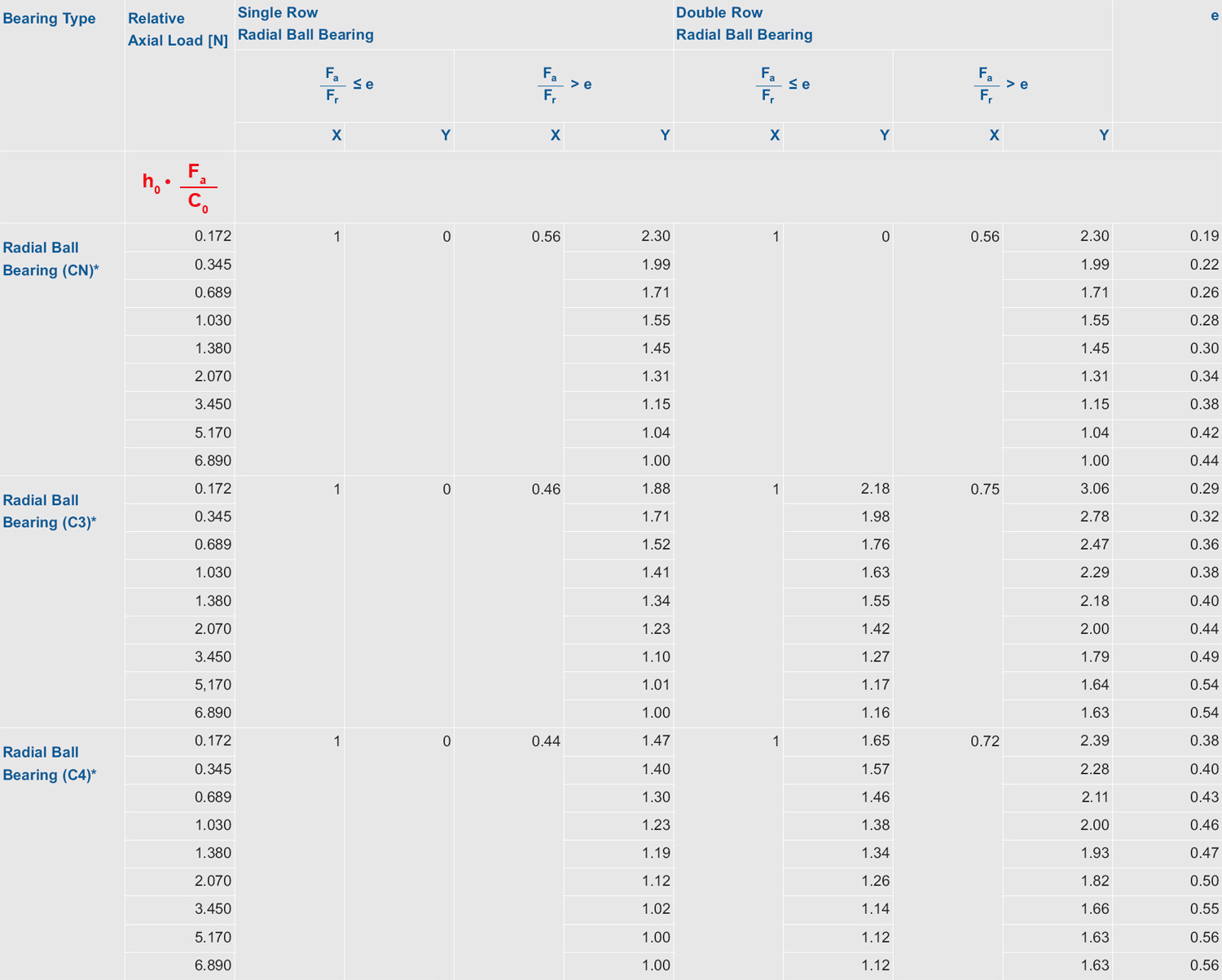

Table 1: Calculando fator X e Y para simples e dupla fileira de rolamentos rígidos de esferas

Table 1: Calculation factors X and Y for single and double row deep groove ball bearings

* Relevantes: A folga operacional na condição montada.

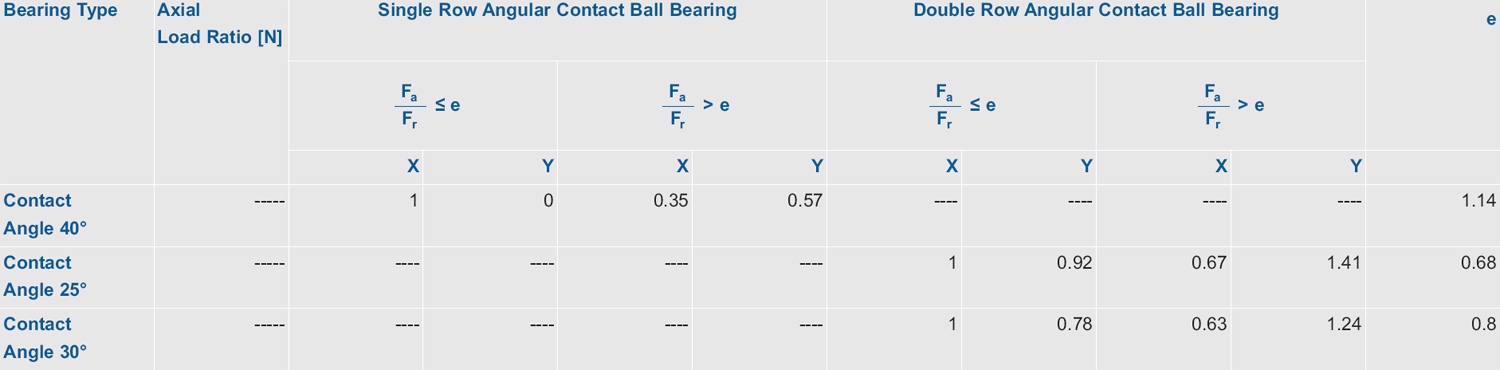

Table 2: Calculando o fator X e Y para rolamentos de esferas de contato angular

Table 2: Calculation factors X and Y for angular contact ball bearings

F_a	axial carga do rolamento [N]
C₀	basico classificação de carga estática [N] (Rolamentos rígidos de esferas)
h₀	carga axial relativa (Rolamentos rígidos de esferas)

Os valores provisórios para X e Y, que não estão na tabela acima será calculado por interpolação linear. A carga axial relativa pode ser retirado da tabela de produtos.

Para um cálculo detalhadas, favor consultar o nosso catalogo.
