A carga estática equivalente P0
é um valor teórico (de acordo com a ISO
76). É uma carga radial para rolamentos radiais
e uma carga axial e centrical para rolamentos axiais.
P0 faz com que o
mesmo estresse no centro da área de contato de
maior pressão do elemento ou pista de rolamento
como na combinação de carga real.
P0
carga
estática equivalente [N]
Fr
carga
radial [N]
Fa
carga
axial [N]
X0
fator
radial
Y0
fator
verdadeiro
Nas seguintes três tabelas dos elementos de cálculo
X0 e Y0
foram sintetizadas para simples e duplas linha rolamentos
rígidos de esferas e rolamentos de esferas de contato
angular.

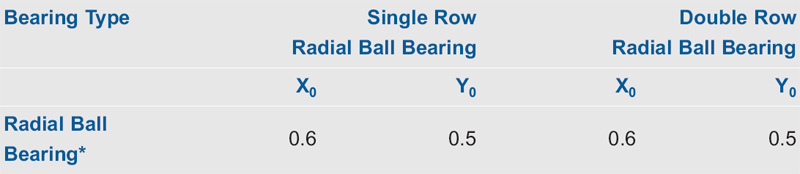

Tabela 5: Calculando o fator X0
e Y0 para simples
e duplas linha rolamentos de esferas radial
* P0
é sempre ≥ Fr caso contrário
P0 = Fr em vez da Formula 10
Tabela 6: Calculando o fator X0
e Y0 para uma única
linha rolamento de esferas de contato angular
* P0
é sempre ≥ Fr caso contrario P0
= Fr em vez da Formula 10

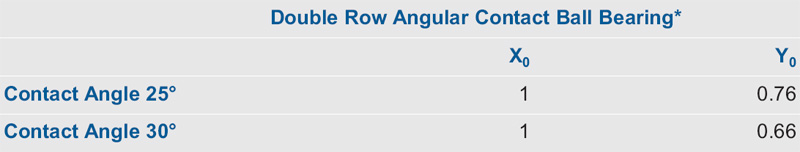

Tabela 7: Calculando o fator X0
e Y0 de duas carreiras
de rolamentos de esferas de contato angular
* para todas
as condições de carga
Fator de Segurança estática
de carga
O fator de segurança estática de carga s0
é a relação entre a capacidade de
carga estática C0
e onde a carga mais acontece P0
(de acordo com ISO 76).
C0
capacidade
de carga estática [N]
P0
carga
estática equivalente [N]
s0
fator
de segurança estática de carga
Para os nosso tipos de rolamento, a capacidade de carga
estática C0
para simples e duplas linha rolamentos rígidos
de esferas, bem como simples e dupla fileira rolamentos
de esferas de contato angular são listados na tabela
de produtos.
As capacidades de carga estática listados nessas
tabelas são baseadas em nosso aço para rolamento
padrão e nosso tratamento térmico padrão.
Capacidade de carga de aço tendo alternativa pode
ser obtida a partir de nós sob pedido.
Valores de referência com base na experiência
são apresentados na Tabela 8 para o fator de carga
estática s0
segurança para rolamentos de esferas para vários
tipos de exigências com relação à
bom funcionamento.

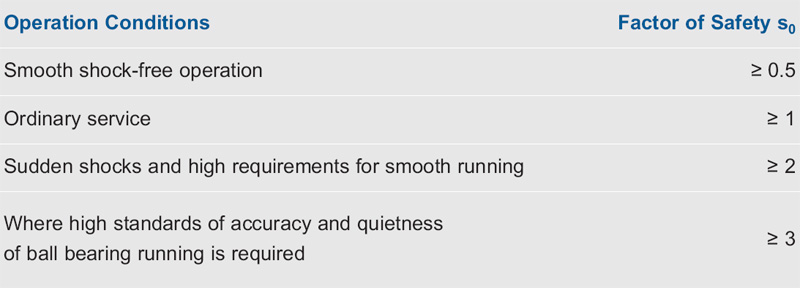

Tabela 8: Fator de segurança para a carga
estática
Em temperaturas elevadas, a capacidade de carga estática
é reduzida.
